高分辨X射線三維顯微CT系統是具有超高分辨率的無損傷三維全息顯微成像設備。該類設備是采用不同角度X光顯微成像技術,形成一系列樣品透視圖,再結合計算機三維數字解析和重構技術,得到樣品內部結構的高分辨率三維數字圖像。通過可擴充軟件,實現樣品內部亞微米尺度缺陷、孔隙率統計以及樣品高精度尺寸測量、局部虛擬剖切測量等功能。

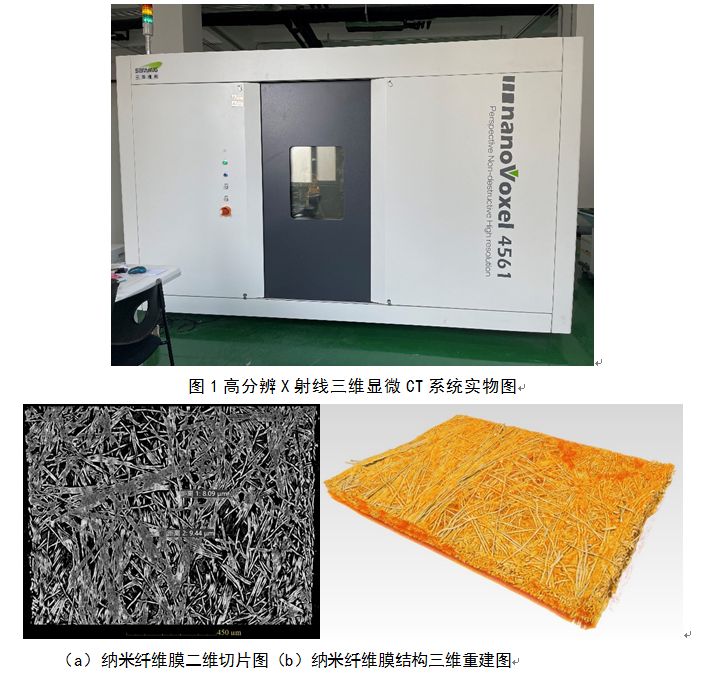

海水淡化技術研究室近期購置的高分辨X射線三維顯微CT系統(圖1),采用最先進的德國X光源和美國成像系統,并集成精度0.5μm的控制定位系統,可兼顧材料微觀分析和樣品宏觀尺寸精確測量?jī)煞矫嫘枨螅罡呖臻g分辨率可達0.5μm,對工件結構尺寸的測量精度可達(5+L/100)μm,其中L為工件最大外形尺寸(單位為mm)。該設備的工業應用廣泛,但在海水淡化中方面應用尚處于起步階段,目前可進行金屬和非金屬樣品的內部亞微米缺陷、孔隙結構分析以及復雜工件內外部結構高精度測量、非標加工件尺寸精確復核等,后續還要根據科研需求開發更多新功能。圖2是設備的實物圖和測試案例。
